為什么PQ曲線是散熱風扇選型的核心工具？

在電子設備散熱系統設計中，選擇合適的散熱風扇至關重要。許多工程師在選型過程中常面臨一個難題：如何平衡風量、風壓、噪音和功耗？這正是PQ風量風壓曲線圖發揮作用的地方。本文將深入解析PQ曲線的奧秘，提供一套完整的實用選型方法，幫助您避免常見的選型誤區，確保散熱系統高效穩定運行。

一、什么是PQ曲線？理解風量與風壓的動態關系

1.1 PQ曲線的基本定義

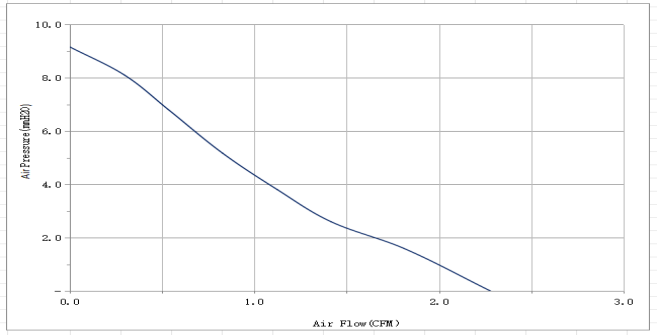

PQ曲線是描述風扇性能的核心圖表，其中：

P軸（橫軸）：代表風量（Airflow），單位通常是CFM（立方英尺/分鐘）或m3/h（立方米/小時）

Q軸（縱軸）：代表靜壓（Static Pressure），單位通常是mmH?O或Pa

1.2 曲線的物理意義

每條PQ曲線展示了特定風扇在給定轉速下，風量與靜壓之間的反比關系：

零靜壓點：風扇在完全無阻力的理想狀態下的[敏感詞]風量

關閉壓力點：風扇出口完全封閉時能產生的[敏感詞]靜壓

工作區間：介于兩者之間的實際工作狀態

1.3 不同類型風扇的曲線特征

軸流風扇：曲線較陡峭，適合低靜壓、高風量應用

離心風扇：曲線較平緩，適合高靜壓、中等風量應用

混流風扇：介于兩者之間，平衡性能

二、實戰步驟：五步法利用PQ曲線精準選型

步驟1：確定系統阻抗曲線

系統阻抗是風流經散熱器、濾網、通風孔等組件時遇到的阻力總和：

1. 計算或測量系統阻力

低密度散熱片：阻力較小

 高密度鰭片或長風道：阻力較大

使用專業軟件模擬或?qū)嶋H測量不同風量下的壓降

2. 繪制系統阻抗曲線

在PQ圖上標出多個風量-阻力點并連接成曲線

 阻力與風量的平方成正比：ΔP ∝ Q2

步驟2：尋找工作點

工作點定義：風扇PQ曲線與系統阻抗曲線的交點

工作點意義：此點對應的風量和靜壓就是風扇在該系統中的實際性能

步驟3：評估工作點適宜性

理想工作點應滿足：

位置：位于風扇曲線中段偏右（高效區）

余量：留有10-15%的性能余量應對灰塵堆積和老化

噪音：檢查該工作點對應的噪音水平是否可接受

步驟4：多風扇配置考慮

當單個風扇無法滿足需求時：

并聯配置：相同風壓下，風量加倍（注意相互干擾）

串聯配置：相同風量下，靜壓加倍

在PQ圖上，需繪制并聯/串聯后的合成曲線

步驟5：環境因素校正

實際應用中需考慮：

海拔高度：高海拔空氣稀薄，實際風量會降低

溫度影響：高溫環境降低空氣密度，影響散熱效率

壽命衰減：風扇性能隨使用時間下降，需預留余量

三、實際案例：服務器CPU散熱風扇選型

場景描述

散熱器阻抗：在15CFM風量時阻力為3mmH?O，遵循ΔP=0.013Q2關系

散熱需求：至少需要20CFM風量才能控制CPU溫度

空間限制：只能安裝120mm×120mm×25mm規格風扇

選型過程

1. 繪制系統阻抗曲線：根據ΔP=0.013Q2公式計算多個點并繪制

2. 篩選候選風扇：收集三家供應商的120mm風扇PQ曲線

3. 尋找工作點：

   - 風扇A：工作點22CFM/3.8mmH?O（滿足需求）

   - 風扇B：工作點19CFM/3.2mmH?O（不達標）

   - 風扇C：工作點25CFM/4.5mmH?O（性能過剩，噪音較大）

4. 綜合評估：選擇風扇A，工作點位于其高效區，噪音值可接受。

 四、常見選型誤區及避免方法

誤區1：只看[敏感詞]風量值

錯誤做法：僅根據風扇[敏感詞]風量（零靜壓點）選型

正確做法：必須在系統阻抗曲線下的工作點評估實際風量

誤區2：忽視噪音因素

問題：工作點可能位于風扇高噪音區域

解決方案：同時查看風扇的噪音-風量曲線，尋找安靜高效的工作點

誤區3：忽略系統變化

問題：灰塵堆積、濾網堵塞會增加系統阻抗

預防措施：選型時預留性能余量，或選擇具有PWM調速功能的風扇

誤區4：錯誤并聯/串聯

注意：并聯風扇的風量增加并非簡單加倍，需考慮相互干擾

建議：參考廠商提供的多風扇配置指南，必要時實測驗證

五、高級技巧：優化選型策略

5.1 利用PWM調速功能

現代PWM風扇可在PQ圖上提供：

多條曲線族：不同轉速下的性能曲線

動態調節：根據溫度實時調整工作點

節能降噪：在低負載時降低轉速，減少噪音和功耗

5.2 考慮風扇尺寸與轉速的平衡

大尺寸低轉速：相同風量下，噪音更低，壽命更長

小尺寸高轉速：節省空間，但噪音和磨損增加

黃金比例：在空間允許下，優先選擇大尺寸低轉速方案

5.3 系統級優化思維

降低系統阻抗：優化風道設計比更換更強風扇更有效

阻抗分布分析：識別系統中阻力[敏感詞]的部分并優先優化

熱仿真輔助：使用CFD軟件模擬整個散熱系統，精準預測性能

六、實用工具與資源推薦

6.1 專業選型軟件

各大風扇廠商提供的在線選型工具

CFD仿真軟件（如FloTHERM、Icepak）

系統阻抗計算工具

6.2 關鍵測試設備

風洞測試儀：測量風扇PQ曲線

噪音測試儀：評估聲學性能

系統阻抗測試裝置

掌握PQ曲線，提升散熱設計成功率

PQ風量風壓曲線圖是散熱風扇選型中不可或缺的科學工具。通過正確繪制系統阻抗曲線、精準定位工作點、綜合考慮噪音和壽命因素，可以：避免性能不足或過度設計的浪費；優化系統能效和噪音表現；提高散熱系統的可靠性和穩定性；縮短開發周期，降低試錯成本。
